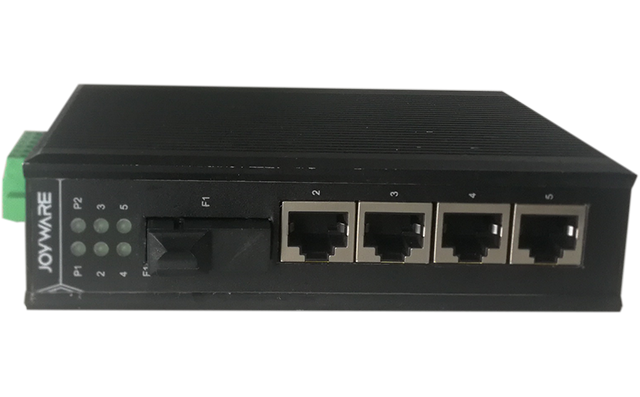

百兆工業以太網交換機

JW-SE10(F1.Ex)-B

產品性能參數列表資料下載

產品概述

JW-SE10(F1.Ex)-B系列產品采用工業級交換芯片方案，提供最大支持1個百兆SFP光口，4個10/100M自適應電口。該產品具有高等級EMC防護、寬溫工作，提供高穩定性，高可靠性設計方案。具有安裝方便、應用靈活、維護簡單、適應惡劣環境下工作，提供20KM-100KM遠距離傳輸組網方案。廣泛應用于平安城市、高速公路、能源、電力等行業。

產品特點

l 支持1個百兆光口，1-4個10/100M自適應電口

l 支持IEEE802.3、IEEE802.3u、IEEE802.3x

l 完全兼容標準的以太網應用，對接方便

l 支持SFP光口熱插拔，維護便捷

l 支持存儲轉發交換方式

l 自動MAC地址學習功能

l 支持無風扇散熱，-40~85℃寬溫工作

l 支持支持雙電源冗余供電

l 支持電源防反接保護、高可靠的過流/過壓保護

l 支持EMC 4級防護，保障設備穩定運行

l 工業級設計標準，IP40防護

l 安裝簡便、即插即用

l 面板指示監視工作狀態，全面的簡化故障的解決

l 平均無故障時間MTBF≥10萬小時

典型應用

外形尺寸

選型指導

推薦型號	百兆光口	百兆電口	電源	機箱結構	傳輸距離
JW-SE10(F1.E1)-B	1	1	AC 220V (DC12V適配器）	導軌式	20、40、60、80、100KM可選(SFP光口)
JW-SE10(F1.E2)-B	1	2
JW-SE10(F1.E4)-B	1	4

型號參數	百兆工業以太網交換機 JW-SE10(F1.Ex)-B
光學指標
光功率	-15~-8dBm
靈敏度	≤-33dBm
帶寬	155M
單模光纖	1310：20km，40km，60km，80km 1490：100km 1550：20~100km
交換屬性
網絡協議	IEEE 802.3 10BASE-T以太網 IEEE 802.3u 100BASE-TX快速以太網 ANSI/IEEE 802.3 NWay自適應IEEE 802.3x 流量控制
通信協議	CSMA/CD
轉發方式	存儲轉發
MAC 表	8K
轉發速率	0.1488Mpps
包過濾功能	可對廣播包進行過濾
接口參數
百兆光口	IEEE 802.3z(100Base-SX/LX)
百兆電口	IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網
運行指示	RUN
電源指示	PWR
接口指示	OPT,Link/Act,Speed(電口)
雙絞線	100m（采用標準CAT5，CAT5e網絡線纜）
其他參數
工作溫度	-40℃~85℃
存儲溫度	-55℃~125℃
工作濕度	0~95%無冷凝
輸入電壓	DC12V
接入端子	PIN-2 5.08間距工業端子
功率	≤7W
過載保護	支持
反接保護	支持
外殼	鋁制無風扇
防護等級	IP40
尺寸	128mm×101mm×34mm
重量	≤1kg
安裝方式	導軌式
MTBF	大于10萬小時
EMS	IEC(EN)61000-4-2(靜電)4級 IEC(EN)61000-4-3(電磁場)4級 IEC(EN)61000-4-4(快速瞬變)4級IEC(EN)61000-4-5(浪涌)4級 IEC(EN)61000-4-9(脈沖磁場)4級
