V80視頻綜合平臺

JW-V80

產品性能參數列表資料下載

產品簡介

V80視頻綜合平臺為參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視頻編解碼、網絡實時預覽等功能，是一款集圖像處理、網絡接入功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺不僅可以讓使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。

V80是一款以IP交換為核心，非IP交換為輔的視頻綜合平臺，可以實現IP圖像的編碼解碼功能，且帶有大屏控制的功能的一個強大的監控系統，可以實現畫面的同步切換以及實時切換功能，以及高端的大屏控制效果。

產品特點

硬件結構

機箱采用ATCA架構設計；采用5U/14U機箱設計，12/36個業務卡槽位，橫插槽
采用獨立的交換板，背板實現無源化設計
機箱雙電源設計，實現電源備份功能
機箱采用雙風扇設計，且帶有溫控功能，可根據機箱內的溫度自動的調整風扇的轉速
工業級設計，接口靜電可達到LV4的靜電要求
板卡支持熱插拔，板卡插入后還能恢復拔出之前的圖像

矩陣切換

系統帶有高速交換卡，可實現視頻的同步切換以及實時拖動功能
支持視頻壓縮和非壓縮切換輸出
采用高速交換實現機箱互聯功能
系統級聯采用光纖進行IP級聯

接入功能

支持千兆網絡點對點光接入和電接入
支持千兆網絡環網接入
支持高清視頻遠端模塊光接入，可接入復合光纖球機/槍機

編碼功能

支持標清/高清H.264編碼功能
支持DVI/VGA/HDMI/CVBS/SDI/SFP視頻信號接入編碼
支持三碼流技術
支持連接主流DVR、NVR和集中存儲設備

解碼功能

解碼拼接融為一體，降低大屏的拼接成本
支持DVI-I/SFP光接口顯示輸出
支持1/4/8/9/16畫面分割功能
支持 H.265、H.264、MPEG4、SVAC等主流的編碼格式解碼
支持 PS、TS、ES、RTP等主流封裝格式
支持 ONVIF 協議接入設備解碼
單卡最多可解碼輸出36路1080P@25HZ的高清視頻
5U單機箱最多可解碼輸出432路高清視頻
14U單機箱最多可解碼輸出1296路高清視頻
解碼拼接輸出支持自定義分辨率輸出
單機箱最大支持144個大屏的任意拼接
支持16個場景，以及8組物理大屏
大屏控制操作支持拼接，分割，漫游
切換效果支持淡入淡出，畫中畫，棋盤格，拉幕式切換
支持電子放大功能
支持亮度對比度手動調節等功能
視頻輪巡支持大屏，窗口以及窗格之間輪巡

系統網管

支持視頻疊加以及時間疊加功能
支持設備的遠程升級功能
支持設備配置的導入導出功能
支持遠程設備的導入導出功能：可以用EXCEL格式，導入遠程設備列表，也可導出當前的遠程設備列表到EXCEL文件，方便遠程設備的添加和維護
支持WEB訪問的方式進行管理本機箱
支持鍵盤的控制和切換
內置千兆交換機功能，帶有2個萬兆光口，4個千兆電口
支持遠程配置設備參數
支持日志查詢功能
支持設備重啟，恢復出廠設置等系統維護需求
支持設備網管功能：可顯示機箱內板卡的工作狀態，CPU使用情況，實際網絡流量使用情況，解碼通道查詢，風扇狀態，電源狀態顯示等網管功能，方便系統維護

訂貨型號

主機
功能	名稱	型號	說明

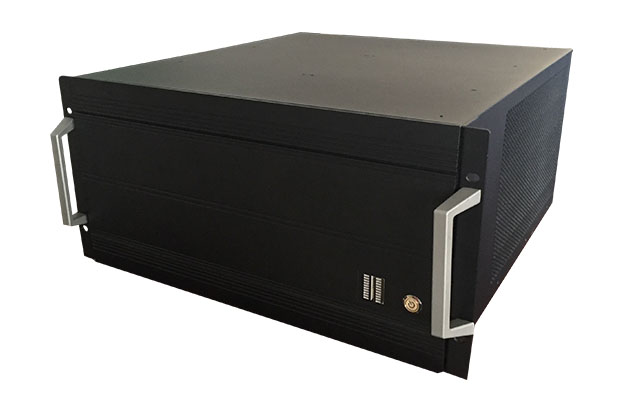

機箱	5U機箱帶背板	JW-V80-S12-A	5U插卡機箱：2個交換板+單主控+12個業務槽位+雙電源

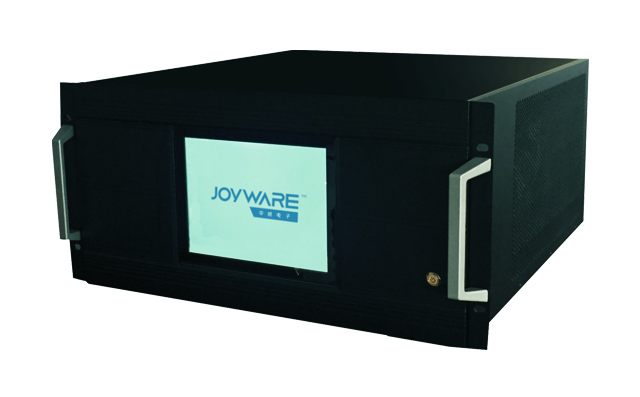

	5U機箱帶背板	JW-V80-S12-B	5U插卡機箱：2個交換板+單主控+12個業務槽位+雙電源+觸屏

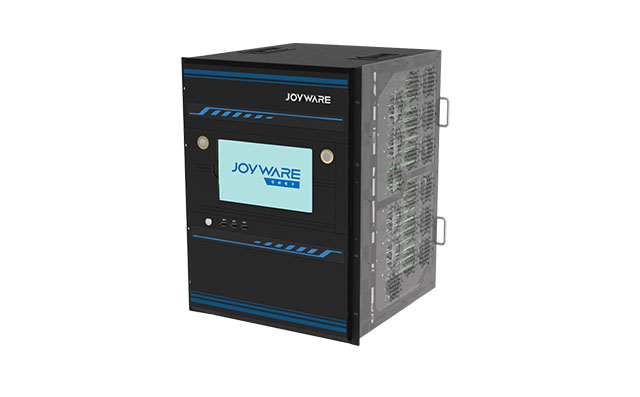

	14U機箱帶背板	JW-V80-S36-B	14U插卡機箱：2個交換板+單主控+36個業務槽位+四電源+觸屏
業務板卡
功能	名稱	型號	說明
編碼卡	DVI編碼卡	JW-V80-ID04	4路DVI編碼接入
	CVBS編碼卡	JW-V80-IC32	32路CVBS編碼接入
	SFP編碼卡	JW-V80-IF08	8路視頻SFP光編碼卡
	SDI編碼卡	JW-V80-IS08	8路SDI編碼接入
解碼卡	增強型DVI解碼卡	JW-V80-OD04-E	DVI解碼拼接卡：4路DVI-I接口解碼卡，帶有拼接漫游開窗分割功能
	簡易DVI解碼卡	JW-V80-OD04	DVI解碼卡：4路DVI-D接口解碼卡，不帶有拼接漫游功能
	增強型光解碼卡	JW-V80-OF04-E	光解碼拼接卡：4路光接口解碼輸出卡，帶有拼接漫游開窗分割功能
	萬能解碼卡	JW-V80-DEC04	萬能解碼卡：4路高清視頻解碼，支持SVAC解碼
網絡接入卡	千兆網絡光環網接入卡	JW-V80-IF08-GR	8路IP光環網千兆接入卡（可實現4個千兆環網接入也可用于點對點IP應用）
	百兆網絡光點對點接入卡	JW-V80-IF08-ED	8路光點對點IP百兆接入卡
	點對點網絡電接入卡	JW-V80-GE08	8路點對點網絡電接入卡，可百兆/千兆自適應
其他業務卡	音頻數據開關量卡	JW-V80-AKD	音頻數據開關量卡，1路視頻解碼輸出支持，2路雙向音頻輸入輸出，1路RS232/1路RS422/2路RS485，8路開關量輸入，4路開關量輸出
	網絡隔離卡	JW-V80-GW	音頻數據開關量卡，1路視頻解碼輸出支持，2路雙向音頻輸入輸出，1路RS232/1路RS422/2路RS485，8路開關量輸入，4路開關量輸出
	報警開關量卡	JW-V80-KIO	報警輸入輸出卡，支持24路報警信號接入和4路報警信號輸出
服務器卡	X86服務器卡	JW-V80-CPU02	可用作服務器，比如安裝5500操作軟件

主機系統型號	JW-V80-S12-A/B		JW-V80-S36-B
業務配置
主機箱	5U機箱，雙電源，雙風扇帶溫控，不帶觸屏/帶觸屏(不可拆卸windows的PAD)		14U機箱，四電源，四組風扇帶溫控，帶觸屏(可拆卸windows和安卓雙系統PAD)
主控交換卡	主控卡和交換卡各1塊
業務卡	12個		36個
系統配置
總線類型	雙總線結構
槽位數	14個		38個
網絡接口	4個萬兆光口，4個千兆電口		2個萬兆光口，4個千兆電口
串口接口	2個RJ45，串行RS232接口
串口鍵盤接口	2個RJ45，標準RS422/RS485接口
其他參數
電源	AC106~240V，50/60Hz，內置，1+1 冗余		AC106~240V，50/60Hz，內置，2+2 冗余
功耗	MAX<800W		MAX<1600W
工作溫度	0℃～55℃
工作濕度	10％～90％
機箱	19 英寸標準5U機箱		19 英寸標準14U機箱
尺寸(mm)	482.6×221.5×520.4		486.6×637×548
重量	<50Kg		<100Kg
矩陣功能
視頻圖像源	網絡接入，DVI/CVBS/SDI/HDMI/VGA輸入，光纖接入
切換輸出	5U機箱任意的432路視頻切換輸出 (機箱滿配解碼卡時)		14U機箱任意1296路視頻切換輸出 (機箱滿配解碼卡時)
大屏功能
機箱互聯	可實現2個機箱之間的完美互聯，14個畫面的跨機箱漫游，拼接功能		/
系統級聯	使用IP進行級聯
視頻幀率	PAL：1/16～25幀/秒，NTSC：1/16～30幀/秒
拼接能力	單機箱最多可實現48塊大屏的任意拼接，可通過高速交換卡實現2個機箱互聯，實現96個大屏輸出應用	單機箱最多可實現144個大屏的任意拼接
大屏功能	拼接，漫游，畫中畫，淡入淡出，電子放大，硬件透霧
輸出接口	DVI-I接口，SFP光口
控制方式	WEB訪問
模擬視頻輸入板	JW-V80-IC32
模擬視頻輸入	32路，BNC轉VGA(電平：1.0Vp-p，阻抗：75Ω)，PAL/NTSC制式自適應
音頻輸入	32路，DB26接口(電平：2.0Vp-p，阻抗：1kΩ)
視音頻編碼參數
視頻壓縮標準	H.264
視頻編碼分辨率	4CIF/DCIF/2CIF/CIF/QCIF
視頻幀率	PAL：1/16～25幀/秒，NTSC：1/16～30幀/秒
視頻碼率	32Kbps-2048Kbps，可自定義，最大6144Kbps
雙碼流	支持
音頻壓縮標準	G.711
音頻碼率	16Kbps
高清編碼輸入板	JW-V80-ID04		JW-V80-IS08
數字視頻輸入接口	DVI/VGA/HDMI		SDI
數字視頻輸入數量	4路		8路
視音頻編碼參數
視頻壓縮標準	H.264
視頻編碼分辨率	4K：3840x2160@30Hz 1080P：1920×1080P@50Hz，1920×1080P@60Hz，1920×1080@50Hz，1920×1080@30Hz UXGA：1600×1200@60Hz XGA：1024×768@60Hz SXGA：1280×1024@60Hz，1366×768@60Hz WXGA+：1440×900@60Hz SXVGA+：1400×1050@60Hz 720P：1280×720P@50Hz，1280×720P@60Hz SVGA：800×600@60Hz		1080P：1920×1080@25Hz，1920×1080@30Hz
視頻碼率	2M～40Mbps
雙碼流	支持
音頻壓縮標準	G.711
音頻碼率	16Kbps
千兆網絡光環網接入卡	JW-V80-IF08-GR
網絡輸入	4個千兆環網/8個千兆點對點，8光口SFP可插拔
網絡參數
環網標準	RSTP/OB Ring
有效帶寬	1000Mx4
熱插拔	支持
鏈路聚合	支持，最大4千兆
開環恢復時間	根據網絡規模
閉環恢復時間	0ms
自動拓撲發現	支持
百兆網絡光點對點接入卡	JW-V80-IF08-ED
網絡輸入	8個百兆/千兆自適應點對點，8光口SFP可插拔
網絡參數
有效帶寬	1000Mx1
熱插拔	支持
鏈路聚合	支持，最大1千兆
自動拓撲發現	支持
丟包率	≤10-9E
時延	≤100us（64bit）
網絡點對點電接入卡	JW-V80-GE08
網絡輸入	點對點，8個電口，10M/100M/1000M自適應
網絡參數
有效帶寬	1000Mx1
熱插拔	支持
鏈路聚合	支持，最大1千兆
自動拓撲發現	支持
丟包率	≤10-9E
時延	≤100us(64bit)
8路光纖視頻接入卡	JW-V80-IF08
視頻輸入	(SDI+100M)視頻光纖點對點接入，8光口SFP可插拔
光纖速率	2.5G
傳輸距離	20KM/40KM/60Km/80KM
解碼拼接輸出板	JW-V80-OD04-E、JW-V80-OF04-E
數字視頻輸出	DVI-I輸出接口(4路)，SFP光輸出接口(4路)
編碼參數
視頻壓縮標準	H.264、H.265、MPEG4、MPEG2
解碼能力	36路1080@25
輸出分辨率	1080P：1920×1080@60Hz，1920×1080@50Hz，1920×1080@30Hz，1920×1080@25Hz WXGA+：1400×900@60Hz SXGA：1280×1024@60Hz，1366×768@60Hz 720P：1280×720p@60Hz，1280×720p@50Hz XGA：1024×768@60Hz SVGA：800×600p@60Hz 支持自定義分辨率
視頻碼率	2M～40Mbps
拼接	支持任意畫面拼接
分割	1/4/8/9/16分割
無縫切換	淡入淡出、無級縮放、動態拉幕，畫中畫/電子放大
音頻數據開關量卡	JW-V80-AKD
音頻接口	2路音頻輸入輸出
數據接口	1路RS232，1路RS422，2路反向485
開關量接口	8路開關量輸入，4路開關量輸出
音頻編碼標準	G.711A
數據波特率	最大115200
開關量參數	有源無源開關量
服務器卡	JW-V80-CPU02
功能	背板網絡通訊
	可內置智能算法軟件或第三方分析/服務器軟件
	可無視頻到背板功能
萬能解碼卡	JW-V80-DEC04
輸出參數
ESDI路數	4路(背板獨立上墻顯示)
顯示分辨率	1980×1080 p25
VGA本地輸出	1980×1080 p60(用于本地調試)
解碼參數
解碼能力	SVAC編碼格式支持4路1080P
解碼通道	4個
外部接口
網絡接口	1個背板 100M/1000Mbps自適應網口 1個面板 100M/1000Mbps自適應網口
USB	2個USB 3.0接口
視頻安全網關卡	JW-V80-GW
視頻輸入	最大支持1024路IP通道映射至外網
視頻輸出	最大支持16路IP通道同時取流
視音頻編碼參數
視頻壓縮標準	H.264/H.265/MPEG4
視頻編碼分辨率	4CIF/DCIF/2CIF/CIF/QCIF/720P/1080P
視頻碼率	2M-40Mbps
音頻壓縮標準	G.711
音頻碼率	16Kbps
網絡參數
有效帶寬	1000Mx1
熱插拔	支持
丟包率	≤10-9E
時延	≤100us(64bit)
光纖速率	1.25G
傳輸距離	20KM/40KM/60Km/80KM
云臺控制
云臺控制GB28181	支持
第三方對接
GB28181	支持
RTSP	支持
SDK	支持
報警開關量卡	JW-V80-KIO
報警輸入接口	24路報警開關量信號輸入
報警輸出接口	4路報警開關量信號輸出
